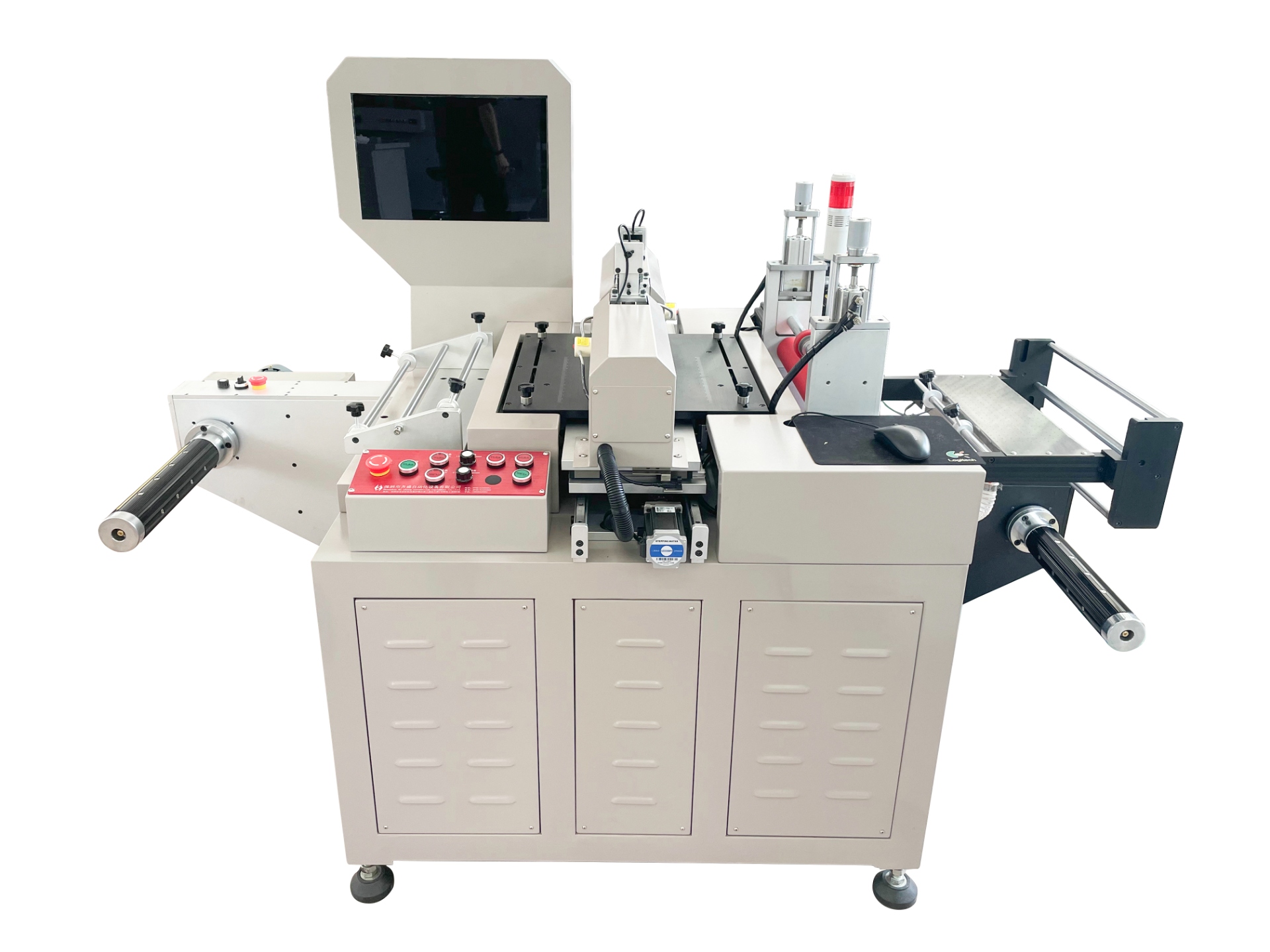

    齐盛卷对卷打孔机运用范围及行业

    卷对卷打孔机主要运用于:卷料印刷品、手机防爆膜、灯条板、银浆导电膜、薄膜开关、卷材丝印的标牌、标签、铭牌等等

    卷对卷打孔机的工作原理

    全自动卷对卷打孔机的原理就是NC伺服送料+CCD视觉扫描+XY运动软件的组合运动体。三大部件在脉冲之间相互信号反馈使机器:送料——打孔——收料动作循环,从而达到可持续性作业的目的。







    卷对卷打孔机参数表

    电源电压:220V 50-60HZ
    冲孔材料最大厚度:0.1~2.00MM(视材料而异)
    加工宽度:0MM~600MM(可根据客户要求定制)

    公 差:≤0.01mm

    冲孔速度:0.6秒/位(视材料孔位间距而异)
    压 力:3000N

    气 压:2kg/cm2
    额定功率:2KW
    机台尺寸:双头:2100*1200*1800 mm

    收料机尺寸:800*700*650 mm

    主电机功率:1.0KW
    收放料电机功率:400W*2(个)

    每分钟拉料速度:800 MMS ~2000MMS
    有效冲孔宽度: 600mm (可根据客户具体要求宽度设计非标尺寸机器)

    裁切宽度:500mm

    裁切功能:裁切与冲孔动作由一套系统控制,冲孔完成系统即控制裁切,无需人工单独操作裁切,节省人工,形成全自动生产

    裁切特点:切口完整美观,切边整齐平滑、无毛边、不散边,剪切效果极佳。

     操作系统:Windows XP,操作简单,运行流程。

    光源:上、下灯源(可单独选择)

    计数功能:可单独计数

    工作台面:采用高端电镀,不会划伤材料

    界面显示:冲孔时可同步观测冲孔实况

    收放料架:速度可调,可正反转调节,可充气,配备收放料挡板



    卷对卷打孔机配置表





    配件参数:

    配件名称

    配件名称

    配件产地

    导轨/滑块

    THK

    日本原装进口

    丝杆

    GTEN

    台湾

    CCD摄像头

    精工

    日本

    驱动器/马达

    雷赛

    台湾

    气缸

    亚德客

    台湾

    电磁阀

    亚德客

    台湾

    主板

    QS齐盛

    自主研发



    卷对卷打孔机的特点

    1.数控技术是先进制造技术的核心内容之一,正朝着高速化、高精度化、多功能化、智能化、系统化与高可靠性发展。
    2.电子技术方面,齐盛卷对卷打孔机采用高速CCD视觉软件+XY运动控制技术,能实现实时控制。
    3.在软件技术上,采用交互式的人机接口,操作方便简单,运行可靠。
